Регулятор напряжения 9-16В > 5В 4,2В 3,3В 10А
Подробнее о скидке
Пост не только ради скидки, но ради того, чтобы вас вот с таким феноменом познакомить. Это как Xeon в своём классе.
Особенности: б/у, мощь, стойкость, компактность (20х20х12 мм).
Искал, от чего питать хотя бы на пониженных 5А адресные светодиодные ленты на мотоцикле (заказ) и чтоб компактно. Для полного расслабона и любого эффекта нужно было 9А
Вот та часть, которая воткнута в белую плату — б/у, но произведена очень высококачественной с большим запасом прочности.
Блочок такой был
А теперь к параметрам/вкусностям.
0. Белая плата — это алюминиевая подложка. И сама тепло отводит и на радиатор лепить отлично, с обратной стороны чистый металл.
1. Номинально ток до 10А, но в защиту уходит на 18А, есть защита от перегрева и КЗ. Рекомендую ради 5—7A с пиками до 10 его брать, в этих границах проявляет лучшие свои показатели.
2. Номинально входящее напряжение до 16В, но при перепайке входного кондёра безопасно подавать и 24В. Так-то вроде и 32 давали, но вероятно кондёры дегроднут от такого быстро. А КПД упадёт сразу. Так что смысла мало.
3. Высокий КПД. Честные 90—92% в реальности для всего блока а не в лаборатории под жидким азотом и только для центрального чипа.
4. Со стороны GND-in есть мельчайший резистор, который определяет выходное напряжение. По документам от 0,5 до 5,5В можно любое, но придётся подбирать сопротивление, чёткой формулы нет.
5. Керамические кондёры в зоне максимального нагрева и твердотельные на входе-выходе сильно улучшают блоку жизнь. Дроссель полностью спечённый с плоской обмоткой, качественная темка.
6. Очень низкий уровень шума. 1% типичное, 1.5% на 10A. Жирная керамика (47—100мкФ) перед микросхемой и эти шумы и наводки почти обнулит.

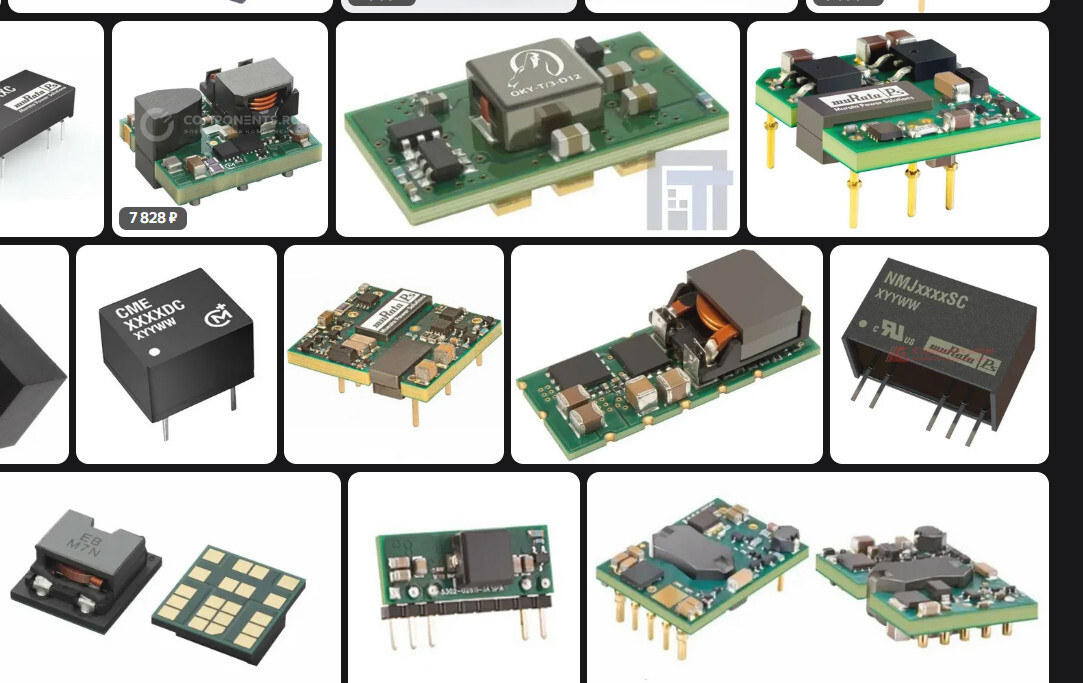

Есть и иные б/у блочки. Обычно такие же тёмно-зелёные платы, золочёные жирные ножки, не редко магнитопровод сквозь плату. Думаю, общие черты улавливаете:

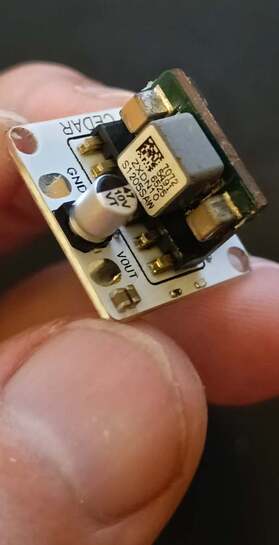

Фото на обложке моё, т.к. в карточке товара блок кажется массивным. В реальности он с фалангу большого пальца в ширину и руки у меня некрупные.
Если вы перейдете по ссылке или купите товар из публикации, Pepper может получить комиссию от магазина, но это никак не влияет на то, какие скидки публикуются на сайте. Больше информации в разделах FAQ и О нас
можно в кратце - что это и ЗАЧЕМ? ... просто реально хочется понять а совсем не в теме ...
Вкратце (пишется слитно): это DC-DC Step-Down преобразователь, т. е. преобразователь постоянного напряжения одного номинала (к примеру, 12В) к другому меньшему номиналу (3.3В или 5В, к примеру) для питания отдельных компонентов в какой-то аппаратуре (к примеру, отдельно платы микроконтроллера, которой нужно 3.3В, в устройстве с питанием от 12В). Берут радиолюбители для "поделок".
6
1
![[PC] Игра Atomic Heart (Gold Edition за 639₽ и Ultimate Edition за 852₽)](https://cdnyc3.pepper.ru/attachments/photos/3295423/large/orig.png?1788457254)
![[PC] State of Mind](https://cdnyc0.pepper.ru/attachments/photos/3297425/large/b8eb2de9f9fc25279103494910d2ad5a219c735edddd5e3c33e26d53ae7cf33d.jpg?1788787078)
OgoVauFantastika
e6uwkivoro6uwki
![[PC] Игра Atomic Heart (Gold Edition за 639₽ и Ultimate Edition за 852₽)](https://cdnyc0.pepper.ru/attachments/photos/3295423/large/orig.png?1788457254)
тоже после обзора у Лисина затарился этими "зеонами")
топ DC-DC за свои деньги! поставил для зарядки телефонов в авто и питания всего 5-вольтового, тупо в термоусадку и под панель, спустя год всё отлично
автор красавчик! подписался) спасибо что делишься подобными штуками
Нейронка бает, что данные блочки ставились поближе к процессорам телекома, чтобы питать их. Учитывая ток, специфичные ноги smd и очень низкий шум верится легко.
Например, на DSLAMах я видел модули MW, но много серьёзнее. Тут же, судя по размеру, это что-то ближе к CPE или питанию процессоров отдельных плат.
Тут же ZTE, следовательно, скорее всего базовые станции.
импонирует восторг автора. люблю полезные вещи, но данное направление, к сожалению, мною неизведанно.
Ну после блочков, зажатых в 2А без охлаждения и 4 с ним, чего б не повосторгаться. Почему-то не делают асинхронных блоков почти в любительском секторе. Возможно потому что честные 7А с высоким КПД будут смотреться бледно на фоне рисованных 5А за цену вдвое втрое ниже.
Ну а новые такие будут дорогущими даже без сертификации.
Если несколько покупать, то выгоднее на WB
https://www.wildberries.ru/...
Набрал кучу регулируемых dc-dc, еще не потратил. Но у моих конечно максимум 2а вроде. Для настольных ламп норм )
У самого запас разных повышаек, понижаек и зарядно-разрядных с распродаж. Но да, тоже маломощные. По-тихоньку растекаются.
Надо б тоже найти
На 24v входной имеются ? А то 14-16v не о чем и пляски заменой кондера не интересны
А откуда ты 24В берёшь-то? Если от 220 изначально, то тут выгоднее GaN
Я в продаже широкой б/у задёшево пока не встречал. Хотя существуют.
Нейросети поспрашивай, чото они знают.
Не указано ничего про стоимость доставки 16 руб, а она прибавляет к цене
с самого начала указано
Не часто встретишь такие ценные публикации, однозначно плюс. Возьму парочку, пока курс доллара ещё приемлимый
А для двигла От стиралки какой регулятор нужен ? Пасоны подскажите
вопрос из разряда «какой автомобиль мне нужен?»
Карьерный самосвал, ёптыть!
От модели стиралки зависит, что там за двигло у тебя.
Нередко это трёхфазники. Соответственно нужно подключение или к трёхфазной сети или инвертор, который подключается к обычной розетке, делает постоянный ток, а из этого постоянного рисует три фазы.
Попроще — коллекторные, управляются семистором мощным.
Не знаю, что это. Если, бы мы знали что это. Не совсем понятно для чего это. Если, бы мы знали для чего это. Но, что точно. Так, это то, что Надо брать.
Если есть паяльник и транспорт с сетью на 9-15В, бери не пожалеешь. Можно запитать и модуль быстрой зарядки и ардуинку со светодиодной лентой (простой код нейронка ща напишет только так)
можно в кратце - что это и ЗАЧЕМ? ... просто реально хочется понять а совсем не в теме ...
Вкратце (пишется слитно): это DC-DC Step-Down преобразователь, т. е. преобразователь постоянного напряжения одного номинала (к примеру, 12В) к другому меньшему номиналу (3.3В или 5В, к примеру) для питания отдельных компонентов в какой-то аппаратуре (к примеру, отдельно платы микроконтроллера, которой нужно 3.3В, в устройстве с питанием от 12В). Берут радиолюбители для "поделок".
Норм тема, Лисин подобные разбирал.
Это другие, и качество повыше.
Китайцы молодцы, могут что угодно продать.
Хозяйственные ребята: и инженерные процессоры не уничтожают а распаивают и толкают. Да много чего, что ещё может поработать.
