Блок питания LIAN LI SX 1000P

https://www.dns-shop.ru/product/97ba9a7c8ed9d58...

Гарантия 10 лет от DNS.

Блок с топовой начинкой на полностью Японских конденсаторах от Nippon Chemi-Con и Rubycon, а также сертификатами 80+ Platinum и PPLP Platinum.

ПО схемотехнике;

В основе используется ОЕМ платформа Zhong Yuan Power, о чем имеется информация на этикетка самого БП.

Топология полумост с LLC преобразователем, во вторичной части синхронный выпрямитель и DC-DC преобразователи.

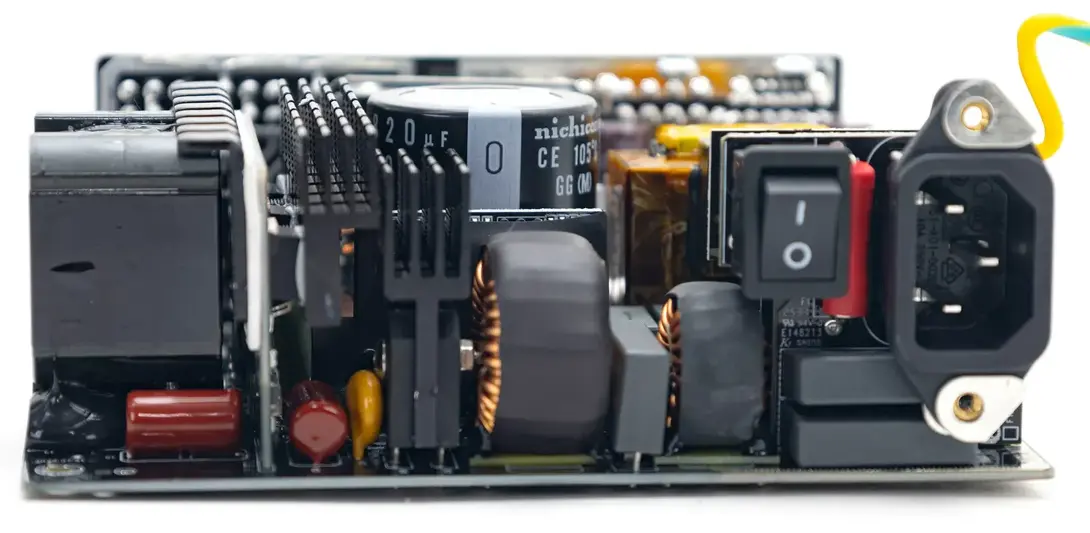

Из особенностей конструкции можно отметить монтаж входной вилки и тумблера непосредственно на основной плате. Плата с ними экранирована от остальной части схемотехники.

Возле вилки два Х-конденсатора и предохранитель. Еще один Х-конденсатор между массивными дросселями, под ними на плате текстолитовые усиливающие прокладки. Имеется варистор и термистор с реле.

На отдельном радиаторе два диодных моста выпрямителя PBU1506L (600В 15А).

Далее идет необычная конструкция с силовыми элементами APFC.

Выполнена она в виде вертикальной платы с двумя мосфетами и одним диодом, к которым с двух сторон прикручены накладные радиаторы. Поэтому маркировку не посмотреть. На краю платы дроссель в корпусе.

Основной высоковольтный конденсатор Nichicon ёмкостью 820 мкФ, рассчитанный на температурный режим 105°С.

Возле конденсатора вертикальная плата закрытая термоусадкой. На ней комбинированный контролер APFC и преобразователя. Используется чип MPS HR1213, что может говорить о полуцифровом управлении.

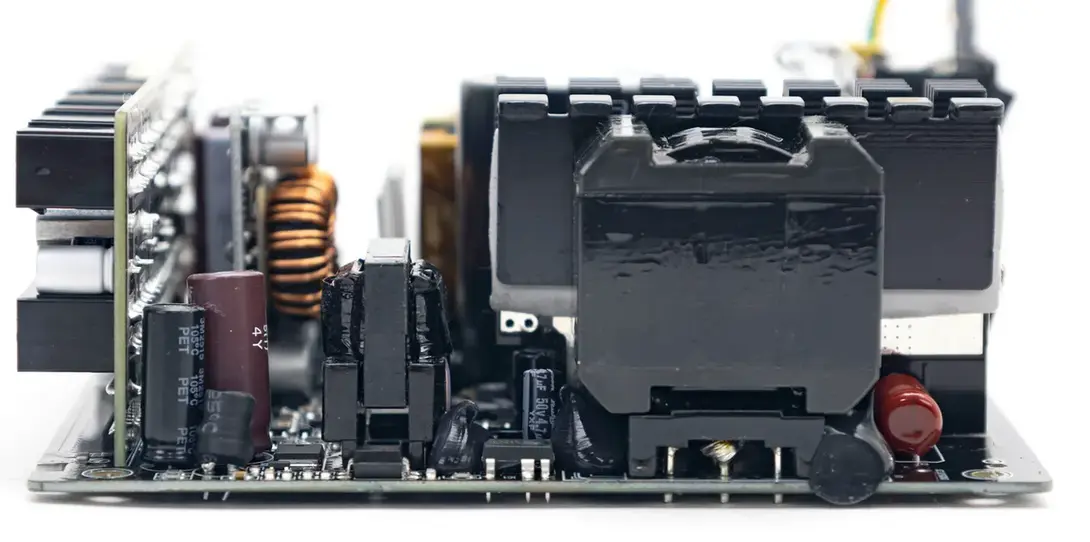

Перед основным трансформатором на плате размещены два транзистора преобразователя - SRC60R068BS (600В, 30.3A), окруженные персональными радиаторами. Рядом дроссель и конденсаторы входящие в схему LLC.

За трансформатором на плате восемь мосфетов UTC PAS40N015CH (40В, 150А), формирующих линию +12В.

На вертикальной плате элементы DC-DC преобразователей.

Четыре мосфета SLM100N03G (30В, 100A), контроллер APW7159C на отдельной вертикальной плате.

Для линии +5Vsb имеется DC-DC преобразователь NDP2435KC, расположенный под модульной платой.

В дежурном питании установлен контроллер XY6115. Супервизор UTC8313.

В фильтрах конденсаторы Nippon Chemi-Con и Rubycon. (как я писал выше - они Японские)

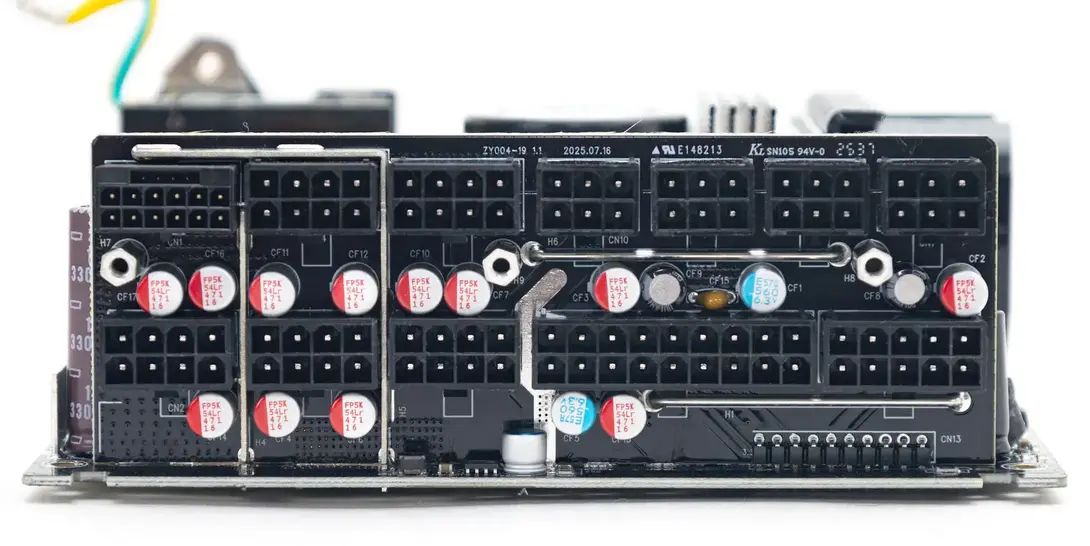

На модульной плате твердотельные конденсаторы.

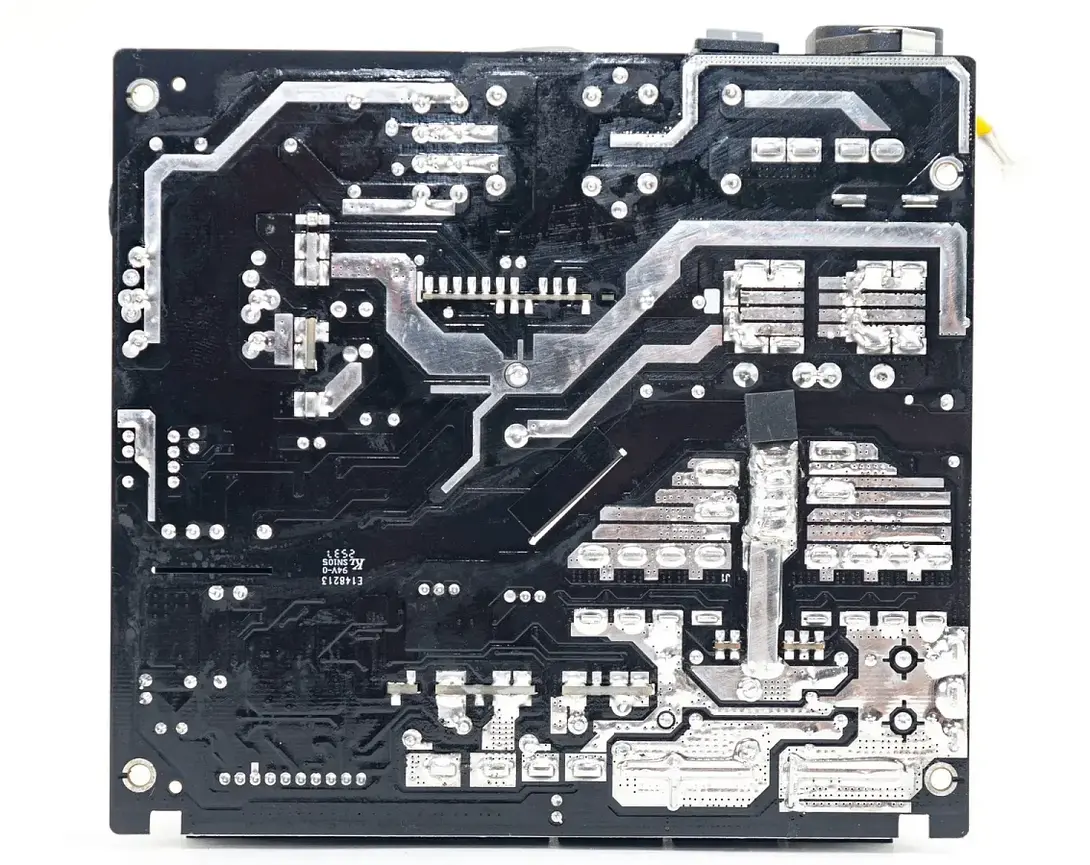

С обратной стороны платы широкие дорожки, усиленные припоем, хорошее качество пайки.

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

По требованиям стандарта ATX 3.0 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Platinum для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 92%, 94% и 90% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

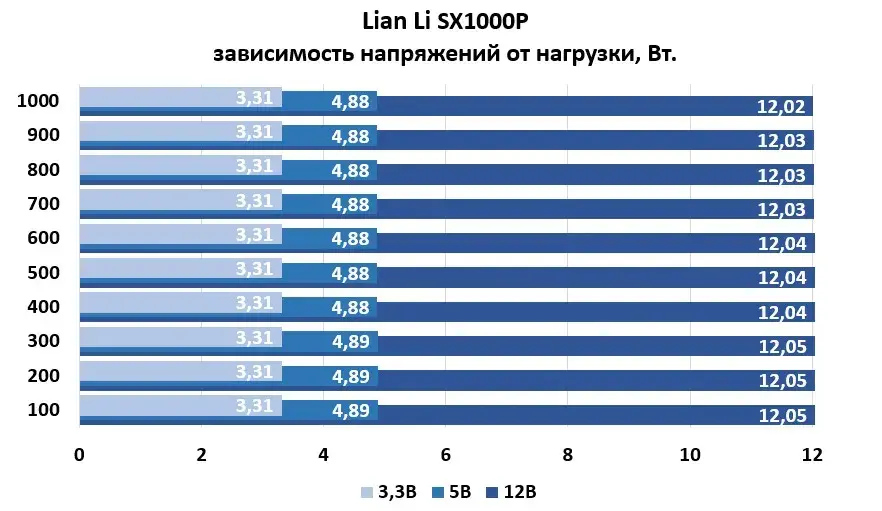

Линия +12В хорошо стабилизирована, изменения всего 0,03В, завышено изначально на 0,5% и не проседает ниже номинального значения.

Вторичные линии без изменений на всем диапазоне нагрузок. Разница с номинальным значением менее полпроцента.

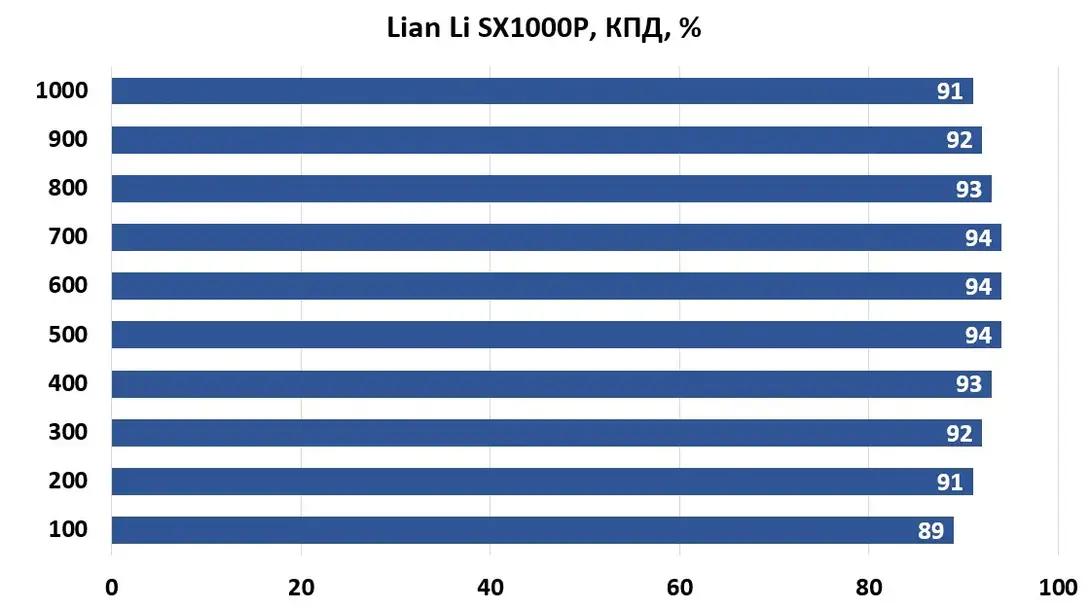

Уровень КПД вписывается в стандарт Platinum.

• Высокая мощность;
• Качественное исполнение;
• Стабильные напряжения;
• Низкие пульсации;
• Полностью японские конденсаторы;
• Тихий вентилятор;
• Гибридный режим работы вентилятора с возможностью переключения;
• Рейтинг PPLP Platinum;

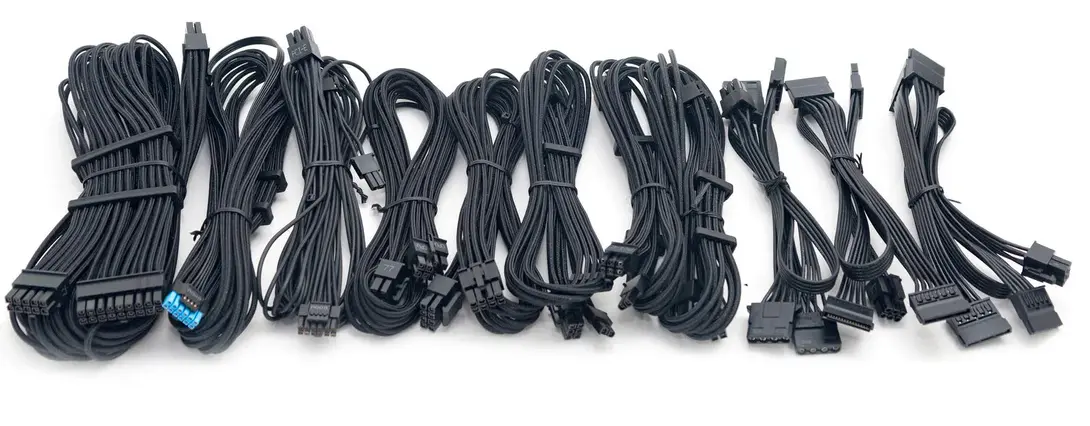

• Провода в индивидуальной нейлоновой оплетке с холдерами;
• Длительная гарантия;
• Низкая стоимость для модели с сертификатом 80 PLUS Platinum.

• Поздний старт вентилятора в полупассивном режиме.

(источник: https://i2hard.ru/publicati...)

Как видите, блок хороший, + стоит отметить отличные кабели.
