Зарядно-разрядный + повышающий модуль для Li-ion. 5Вт. 3шт

111₽
136₽
(18%)
Поделился(-ась)
Автор

Что думаете? Ваш голос помогает сообществу находить лучшее

Подробнее о скидке

https://aliexpress.ru/item/100500706734571...ml

Уже брал и использовал такие. Цена за 3 штуки!
На случай поломки ссылки, вбивайте в поиске по али 1005007067345711

Что это и зачем вам надо?

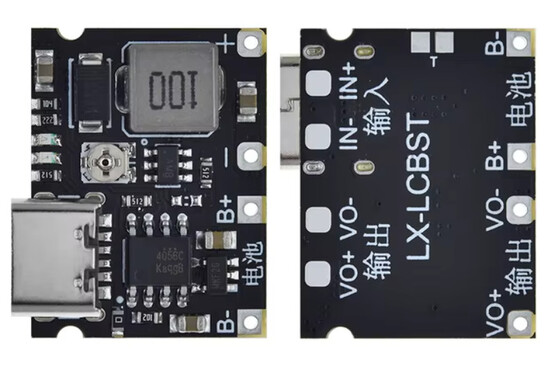

Это универсальный комбинированный компактный блок (зарядник-разрядник с портом usb-C + регулируемая повышайка) для перевода маломощных (до 5Вт) устройств разного напряжения (4,2—24В) на литий-ионный аккумулятор.
Заряжалово базируется на классической TP4056, то есть тип аккума по напруге строго 3,7—4,2, по ёмкости оптимально 1,8—2.5Ач, можно меньше, но с заменой резистора.

Не подойдёт для устройств с обычным моторчиком! Даже если номинальная мощность ниже 5Вт, пусковой ток мотора высок, плата уйдёт в защиту.

В описании под товаром габариты и настройки.

Нет защиты от переплюсовки аккума, будьте внимательны!
Есть защита от короткого замыкания, превышения тока на выходе и перегрева.
Есть световая индикация заряжается/заряжено через красный/синий.

Если вы перейдете по ссылке или купите товар из публикации, Pepper может получить комиссию от магазина, но это никак не влияет на то, какие скидки публикуются на сайте. Больше информации в разделах FAQ и О нас

Категории :
🔔 Оповещения о скидках
Добавляйте оповещения, чтобы получать уведомления о новых скидках
Электронные аксессуары
Аксессуары для электроники
Программы и Приложения
Электроника
Управление оповещениями
Топ комментарии
Ученик
Автор
3 месяца

Дополнительная информация

Плата мелкая,  23x18 мм, помещается по-всякому в большинство батарейных блоков для 3ААА или 9В.

Прикидываете как поместится банка и плата в корпусе заранее, ковыряете дырку под usb-C, Подпаиваете банку/холдер на (клеммы B±), подстроечным резистором (металлическая блямба с крестовым вырезом) выставляете напряжение на выходе (клеммы ±), подпаиваете к устройству. Если устройство используется нечасто, поставьте физический выключатель в разрыв между банкой и платой. Для заряда, очевидно, тоже нужно будет его включить. Так как даже на холостом ходу ток она подъедает.

Если хотите контролировать заряд батареи, вам понадобится тактовая кнопка и вот эта малютка
(1005010064959838 на али, паяете к аккум один провод напрямую, другой через кнопку, соблюдая полярность).

Пиковый зарядный ток аккума 1А. Для мелких аккумов типа 0,6Ач нужно понизить ток, заменив резистор (см. картинку в карточке товара). В целом безопасный зарядный ток расчитывайте как половину ёмкости. То есть банка 1Ач — ток 0.5А (1000мАч — 500мА). Да, для высокотоковых он равен ёмкости, но тут не те мощща.

При подпайке батареи контролируете чип 4056 пальцем, если ошиблись с полюсностью и он пошёл люто греться — отрывайте аккум, у вас есть 2-3 секунды, чтобы спасти плату, сгорает не мгновенно.

>А можно две банки?
Хоть десять, но строго параллельно! Так они самобалансируются и по сути работают как один аккум с тем же напряжением. Время заряда вырастет кратно росту ёмкости.

Так же есть отдельный модуль заряда-разряда на tp4056, который можно комбинировать с разными блоками понижения или повышения до фиксированного вольтажа, чтобы перевести на аккум батареечные часто используемые устройства, в которых вы батарейки меняете не реже раза в 40 дней (практически полученная величина). Дешёвые аккумы — б/у с вейпов или с разборки электротранспорта с 80% остатком ёмкости.

п.с.  когда переделывал свой мультиметр, не там и не совсем точно пробил дырку. Решается эта проблема замазыванием «смолой», приготовленной из стружки ABS-пластика и ацетона (а лучше дихлорэтана). Разумеется для ABS корпусов. Внутри такая масса с пузырьками получается, то есть прочность не литого пластика, но дырку замазать или приклеить кусок — самое оно.

Пламя
3 месяца

Раздел "Очумелые ручки".

Редко встретишь радиолюбителя, который разжевывает

54 комментария
отсортированы по
default-user
Написать комментарий..
Скаут
3 месяца

То ли у меня Пеппер глючит, то ли ссылка подменяется: ни по кнопке, ни по ссылке в описании не смог на Алик перейти. Дайте текстом, пожалуйста. Без хттпс

Скаут
3 месяца

А есть такой же, только 5В и без регулировочного резистора.

Ученик
Автор
2 месяца

Обычно полно повышаек/понижаек на фиксированные популярные напряжения 3, 3.3, 5, 9, 12, 24 Вольта. На 5в точно есть, ищи по TP4056 и 5в. Продаются пачками

Они же для юсб повербанков, там тоже 5в отдачи

Не ну это плюс. Очень подробное описание.

А какие варианты, что модернизирует так? Мультиметр? Там вроде 9вольт.

Ученик
Автор
2 месяца

Вот как раз мультиметр себе перевёл на аккум. И транзистор тестер на атмеге 328, который любит 7-9в на вход.

Ученик
3 месяца

Здравствуйте, а севшый аккумулятор можно заменить на старом планшете? (Поставить в место аккумулятора чтобы работал от сети)

Ученик
Автор
2 месяца

Нет, не с этим модулем. это плата накачки аккума, а не просто преобразователь 5в в 4.2

Но есть модули dc dc преобразования, можно выставить на них 3.8В, запитав от 5В.

Однако вопрос, сколько жрёт планшет по току, если включить экран на всю и тяжёлую игрушку.

Не всякий модуль даст 2А, да и зарядка должна быть 5В 2А

Новичок
3 месяца

1005005289019111 5шт. дешевле.

А чем отличается зеленая и черная платы, не знаете случайно?

Ничего не понятно. Но заказал

Скаут
3 месяца

Собственный ток потребления (ток покоя / ток холостого хода) данного модуля от подключенного аккумулятора при отсутствии внешней нагрузки составляет от 0,17 мА до 0,5 мА (в среднем около 0,2–0,3 мА).Важные нюансы работы:Модуль не «засыпает»: Повышающий DC-DC преобразователь (микросхема MT3608) на плате работает постоянно и генерирует заданное переменным резистором напряжение на выходах VO+ и VO-, даже если к ним ничего не подключено.Скорость разряда АКБ: Хотя ток утечки в районе 200–300 мкА кажется незначительным, он будет непрерывно расходовать энергию аккумулятора. К примеру, полностью заряженный аккумулятор емкостью 2500 мАч этот модуль самостоятельно разрядит «в ноль» примерно за 1–1,5 года хранения.Рекомендация: Если устройство будет долго простаивать без использования, для предотвращения глубокого разряда аккумулятора рекомендуется установить физический выключатель (тумблер) в разрыв цепи между плюсовым контактом аккумулятора и площадкой B+ на плате модуля

Увы и ах, но такая плата может выдавать погрешность при использовании в приборах измерениях (тот же мультиметр вполне возможно)

Ранее использовал разные преобразователи (в основном повышающие) они оказывали помехи как на мультиметр, так и на игрушки (на игрушках вполне возможно был ток потребления выше, потому и не работала плата у меня)


Ученик
Автор
2 месяца

Для игрушек да, слабоват. Модуль не имеет глубокого сна, но холостым ходом он даже слабый аккум высаживает несколько дней. То есть банку 1ач высадит за 14 дней. На аккум сажать устройство, которым пользуешься раз в месяц неразумно как бы, но вообще решение простое. Выключатель в разрыв цепи и никакого тока даже наноамперного

Что касается помех. В основном это наводки вокруг, т.к. питание от постоянного тока. Но да, китайские модули не славятся малошумностью, лучше поставить фильтр для чувствительных приборов.

У меня никаких помех на обычном мультиметре и микроконтроллерном тестере.

А есть что-то похожее , плата понижает и зарядки но для моторчика электротриммера он в стоке работал на никеле 1.2в в формате ааа, хочу перевести на литий в том же формате

Ученик
3 месяца

Плата и не пахнет энергоэффективностью.

Пережиток прошлого

Ученик
Автор
2 месяца

Куда экологичней и выгодней, чем батарейками мусорное ведро пополнять. А так да, просто и дёшево.

Ты удивишься, какое количество линейных преобразователей установлено в современной энергоэффективной электронике. Потому что сжечь 1Вт куда дешевле, чем усложнить микросхему, которая оптимальнее, но так же жжёт на переходах 0.8Вт

Новичок
3 месяца

1005007067345711 - это напряжение на выходе или ток который он может пропустить?

Новичок
3 месяца

Ооо, шутки за 300)

Солнцепек
3 месяца

За одно описание и доп информацию+

Кстати насколько помню из статей муськи про данный модуль имеет место быть один большой нюанс а именно что если переменный резистор уйдет в обрыв,а это ситуация далеко не гипотетическая,он выдает максимальное напряжение и нагрузке кирдык, поэтому лучше выставить нужное напряжение,замерить сопротивление плеч переменного резистора и заменить его на два постоянных резистора подходящего номинала. Для пущего спокойствия

Ученик
Автор
2 месяца

Можно предохранительный стабилитрон, чтобы в случае ахтунга пробивало его, тогда цепь нагрузится большим током и плату вырубит, а если не вырубит, на нагрузке будет допустимое напряжение.

Редко встретишь радиолюбителя, который разжевывает

Искра
3 месяца

- ебнет?

- не должно!

Ученик
Автор
3 месяца

В теории, если совсем уж коротнёт батарею по плате, то спецэффекты немношк будут. В аккумах дури много. Однако там всё тонкое, так что без бигбадабума обычно, быстро перегорает какая-нибудь дорожка.

Пламя
3 месяца

Раздел "Очумелые ручки".

Скаут
3 месяца

Хороший раздел) При минимальных знаниях дорабатываем китайские поделия.

Ученик
Автор
3 месяца

Дополнительная информация

Плата мелкая,  23x18 мм, помещается по-всякому в большинство батарейных блоков для 3ААА или 9В.

Прикидываете как поместится банка и плата в корпусе заранее, ковыряете дырку под usb-C, Подпаиваете банку/холдер на (клеммы B±), подстроечным резистором (металлическая блямба с крестовым вырезом) выставляете напряжение на выходе (клеммы ±), подпаиваете к устройству. Если устройство используется нечасто, поставьте физический выключатель в разрыв между банкой и платой. Для заряда, очевидно, тоже нужно будет его включить. Так как даже на холостом ходу ток она подъедает.

Если хотите контролировать заряд батареи, вам понадобится тактовая кнопка и вот эта малютка
(1005010064959838 на али, паяете к аккум один провод напрямую, другой через кнопку, соблюдая полярность).

Пиковый зарядный ток аккума 1А. Для мелких аккумов типа 0,6Ач нужно понизить ток, заменив резистор (см. картинку в карточке товара). В целом безопасный зарядный ток расчитывайте как половину ёмкости. То есть банка 1Ач — ток 0.5А (1000мАч — 500мА). Да, для высокотоковых он равен ёмкости, но тут не те мощща.

При подпайке батареи контролируете чип 4056 пальцем, если ошиблись с полюсностью и он пошёл люто греться — отрывайте аккум, у вас есть 2-3 секунды, чтобы спасти плату, сгорает не мгновенно.

>А можно две банки?
Хоть десять, но строго параллельно! Так они самобалансируются и по сути работают как один аккум с тем же напряжением. Время заряда вырастет кратно росту ёмкости.

Так же есть отдельный модуль заряда-разряда на tp4056, который можно комбинировать с разными блоками понижения или повышения до фиксированного вольтажа, чтобы перевести на аккум батареечные часто используемые устройства, в которых вы батарейки меняете не реже раза в 40 дней (практически полученная величина). Дешёвые аккумы — б/у с вейпов или с разборки электротранспорта с 80% остатком ёмкости.

п.с.  когда переделывал свой мультиметр, не там и не совсем точно пробил дырку. Решается эта проблема замазыванием «смолой», приготовленной из стружки ABS-пластика и ацетона (а лучше дихлорэтана). Разумеется для ABS корпусов. Внутри такая масса с пузырьками получается, то есть прочность не литого пластика, но дырку замазать или приклеить кусок — самое оно.

Болтун
3 месяца

Номер малютки можно? Ссылка не работает.
