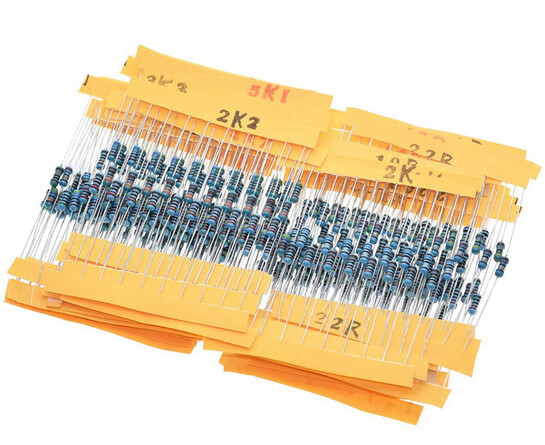

300 резисторов 1/4Вт, 30 номиналов, 1%, металлоплёночные
Подробнее о скидке
Я брал такой набор именно у TZT. Ни одного «уклониста» выше допуска, по факту они точнее на уже десятки установленных, действительно металлоплёнка, действительно держат и 0.35Вт с минуту в открытом виде.
Где применяются? Токоограничение перед сигнальными светодиодами, подтяжки, настроечные цепи, управляющие/комутационные цепи, реже 2—4 штуки параллельно как гасящие за неимением мощного.
Для самодельщиков, макетирования
Аналогичная суммарная цена лота, номиналы и производитель, но без отзывов, однако тут 117₽ + 45₽ доставки, может у вас доставка будет дешевле.
Ещё тут хороший подбор номиналов, например во многих наборах 100 и 200Ом начальные. Тут же более плавный переход, что позволяет набирать зачастую из 2х нетипичное сопротивление.
Номиналы (2K3 это 2,3 кОм):
10, 22, 47, 100, 150, 200, 220, 270, 330,
470, 510, 680, 1К, 2К, 2K3 4K7 5K1 6K8
10K 20K 47K 51K 68K 100K 220K 300K 470K 680K 1M
>А я видел 600 штук за 200 рублей ещё и с коробочкой!
Маладэс! Я тоже видел. Но это вам не это, надо понимать!
По такой цене продают углеродные. Технология дешевле, грубее, горят легче и опаснее, шумят, плывут от нагрева.
По факту (это с отзывов, сам я такое не беру) на 10 штук с заявленным 1% будет часто 1% и 2—5 штук уплывшие на 5—10%.
>А я брал 100 штук за 50 рублей
Сотня одного номинала и будет дешевле, ибо минус работа наборщика.
>А вот там по 50 копеек
Ага, и доставка 300 рублей. Учитывайте общие затраты. Ну!
Стоит уточнить. 1% это предел. То есть номинал резистора от указанного не должен отклониться более чем на ±1%, то есть разлёт между двумя до 2%, поэтому в параллельную пару лучше таки промерять и подобрать максимально близко.
Если вы, как и я, много возитесь со светодиодиками, ардуинками, то первыми у вас уйдут 100, 150, 200 Ом и какие-нибудь типа 33 и 330КОм на подтяжки. Их так же выгодно брать от сотни.
Если вы перейдете по ссылке или купите товар из публикации, Pepper может получить комиссию от магазина, но это никак не влияет на то, какие скидки публикуются на сайте. Больше информации в разделах FAQ и О нас
Давайте примерчик. Безобидные 5В напряжения, 100Ом надо поставить перед светодиодом, а он прогорел и коротнул. Если номинал резистора верный, то, выделяемая мощность на резисторе
5/100)^2*100 = 0,25Вт. Номинальная.
А вот если резистор 90Ом, то 0,28Вт, то есть на 12% больше номинального рассеяния. В тесном непродуваемом корпусе это может быть равно разнице между безопасной работой и возгоранием.
По итогу вы будете вынуждены ставить увеличенный номинал, понижая яркость или промерять каждый резистор, который устанавливаете.
Если вы возитесь часто с мелкими светодиодами и ардуинками, то первыми у вас уйдут 100,150, 200 Ом (Если вы ленивый и не калибруете ток/яркость на разных цветах, берите пачку 200Ом, визуально чуть тусклее, зато подойдёт на все и будут служить дольше).
Так же уйдут подтяжечные (обычно это ~10К, 100К).
На 5 вольт и стандартный светодиод (20ма/2,1в) все же лучше около 150 ом ставить.
Ни разу не видел, чтобы малогабаритный резистор был причиной открытого огня. Там нечему гореть.
При превышении на 12% мощности он максимум потемнеет. При большем превышении быстро выгорит резистивный слой и цепь разомкнется.
7
1
донорами пол комнаты занимают.
10
3
![[PC] Игра Atomic Heart (Gold Edition за 639₽ и Ultimate Edition за 852₽)](https://cdnyc0.pepper.ru/attachments/photos/3295423/large/orig.png?1788457254)
OgoVauFantastika
![[PC] Игра Atomic Heart (Gold Edition за 639₽ и Ultimate Edition за 852₽)](https://cdnyc2.pepper.ru/attachments/photos/3295423/large/orig.png?1788457254)
ЯяПодскажите пожалуйста, если я хочу записать гирлянды на две и три АА батарейки через юсб, какие мне нужны резисторы?
Это вопрос точного расчёта, зависит от того сколько едят светодиоды, сколько падение напряжения, насколько его надо просадить, насколько стабилен блок питания. В целом на гирлянду резистор не ставят обычно, слишком большая суммарная мощность получится. Или слишком узкий коридор напряжений
Спасибо, взял наборчик. И еще SMD комплект до кучи. Я тоже у tzt многое что покупал. Обычно норм. Но вот закончились штыревые 40-контактные разъемы (для ардуинок и проч.). Взял у них - оказалось барахло. Ни меди, ни латуни, ни тем более фосфористой бронзы. Просто железо, стального цвета, магнититься. Паять замучаешься, Flux Plus не смачивает даже.
Кто-нибудь знает надёжного продавца, где за разумную цену продадут паябельный штыревой разъём (папу). Золото мне не надо, фосфористой бронзы достаточно будет.
Штыри ради прочности и так из железа делают. Просто ищи золотистые или чтоб было указано, что лужёные. Внезапно в дел в магнит маркете дешёвые лужёные
Можно прямую ссылку? По этой открывается главная страница Али
"действительно металлоплёнка" - правда что ли? Как их сопротивление меняется при нагреве - у металлоплёнки оно должно слабо расти, а у углеродистых заметно падать.
99% резисторов у китайцев углеродные.
Таки да. Причём я когда покупал, даже не обратил внимание, что 1% точность. Брал типа «ну дешёвый лот с удобными номиналами, для начала пойдёт».
А пришли, начал измерять, удивился точности, начал читать, чо я такое купил, чем отличается. Прочёл внимательно карточку, вскрыл лак.
За подлог угольных вместо металлических угольные через спор делаются бесплатными. На Озоне да, я ещё даже не нашёл ни одного металлоплёночного набора. А вот на Али металлоплёнка есть. Изредка это не указано в заголовке, но обычно хвастаются и технологией и допуском как на скриншоте.
Лот, который покупал ранее. 10К продаж 4.9 оценка. TZT годный бренд (есть и свои заводы и перепаковка в мелкий опт), я столько у них всего брал, ни разу не пожалел. Всё адекватно ценнику, часто самые низкие цены. Ещё, похоже, только у них из-за специализации на мелкооптовый рынок, на лентах номинал проштамповывают, у остальных вроде у всех от руки.
От деда остался большой пакет таких штук всяких, прямо точно так же на бумажках, не думал что это покупают, а тем более куда применять, выбросил.
ну продать их было бы нереально, ибо доставка обычно рублей 200, что делает покупку невыгодной. Но в радиокружок можно было бы отдать.
У меня есть килограммов 6 распаянных в нулину плат и одна материнка. На этом всё. Всё донорское по коробочкам.
Выпаивал для скиллухи, раскладывать по коробочкам иногда умиротворяет.
Кстати ни в одной пригоршне доноров я вот для ремонта не нашёл цементный резистор-предохранитель на 3Вт. Их-то в устройство ставят по 1—3Шт обычно.
Что ты с ними делал? Телемастеру заказывал?
Себе. Для радиолюбительства.
В вотзафаках вероятно..
Наборы подобные нужны в основном для ремонта, чтобы не бегать за парой резисторов в магазин на другом конце города.
Когда делают самоделку, обычно заказывают нужные номиналы заранее.
Оптом то дешевле, чем по одному. Плюс иногда подбирать нужно. Не всегда все так как задумано работает с номиналами по схеме.
Когда ставится просто перед светодиодом — ладно. Когда ставится в цепь обратной связи на ногу микроконтроллера или в аудиотракт, в измерительный тракт разница разительная.
Угольные ужасно шумные, термостабильность плохая.
Из плюсов у угольных лишь цена и стойкость к короткоимпульсным перегрузкам.
Так-как у меня они в расход идут не тысячами, экономить не вижу смысла. И остальным не советую.
Угольные можно как раз взять набором по 150Ом для втыкания перед светодиодами. Даже в подтяжки я бы их не ставил, ибо задача подтяжки как раз убрать шум.
Выводные в основном идут для временных целей: подобрать подтягивающий, собрать "на весу" делитель и т. д.
Хотя вот недавно в драйвере люстры менял, чтобы снизить ток.
Давайте примерчик. Безобидные 5В напряжения, 100Ом надо поставить перед светодиодом, а он прогорел и коротнул. Если номинал резистора верный, то, выделяемая мощность на резисторе
5/100)^2*100 = 0,25Вт. Номинальная.
А вот если резистор 90Ом, то 0,28Вт, то есть на 12% больше номинального рассеяния. В тесном непродуваемом корпусе это может быть равно разнице между безопасной работой и возгоранием.
По итогу вы будете вынуждены ставить увеличенный номинал, понижая яркость или промерять каждый резистор, который устанавливаете.
Если вы возитесь часто с мелкими светодиодами и ардуинками, то первыми у вас уйдут 100,150, 200 Ом (Если вы ленивый и не калибруете ток/яркость на разных цветах, берите пачку 200Ом, визуально чуть тусклее, зато подойдёт на все и будут служить дольше).
Так же уйдут подтяжечные (обычно это ~10К, 100К).
На 5 вольт и стандартный светодиод (20ма/2,1в) все же лучше около 150 ом ставить.
Ни разу не видел, чтобы малогабаритный резистор был причиной открытого огня. Там нечему гореть.
При превышении на 12% мощности он максимум потемнеет. При большем превышении быстро выгорит резистивный слой и цепь разомкнется.
