Определяем LTE Band в своем городе

26
Добавлено 22. фев 2020
Доброго времени суток, славные мои, с вами Mr.Peper.

Я хочу занять немного Твоего времени, друг, и рассказать о band’ах LTE сетей. Я надеюсь, что данный материал поможет тем, кто планирует заказать телефон с Китая, но переживает о работоспособности 4G.

Для начала, я бы хотел внести немного ясности тем, кто впервые столкнулся с таким понятием как «BAND LTE» и мог понять, о чем я тут рассказываю.

LTE (он же 4G) – это мобильная сеть 4-го поколения. Любая сеть, будь то 2G, 3G, 4G, Wi-Fi и т.п. используют определенные частоты, которые измеряются в мегагерцах (Мгц).
Band – это и есть та самая частота в мегагерцах. Наличие или отсутствие определенного band’а в телефоне, который заказан у дядюшки Ляо, как раз таки и определяет будет ли поддерживаться 4G.

Кратко как-то так. Теперь к сути.
Всего существует 70 разновидностей этих «бэндов», но в России используется только 6, а именно:

Band 3 – 1800 МГц;
Band 7 – 2600 МГц;
Band 20 – 800 МГц;
Band 31 – 450 МГц;
Band 38 – 2600 МГц;
Band 40 – 2300 Мгц;


Как же определить, какой «бэнд» использует именно Твой оператор? Хм, давай подумаем…

Любая базовая станция любого оператора имеет довольно мощное излучение радиоволн. Следовательно, должен быть и документ, подтверждающий, что вышка не сделает из мозгов пюре. И такой документ есть, причем в свободном доступе.

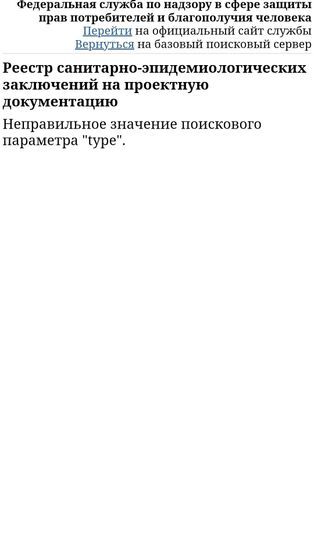

Обратимся к реестру санитарно-эпидемиологических заключений (тык! Прямая ссылка).


А дальше всё просто (покажу на примере своего города):

- В поле «Проектная документация» указывай свою область и город.

- В поле «Текст приложения» укажи юридическое название своего оператора.

- Билайн = ВымпелКом
- Мегафон = Мегафон
- МТС = МТС
- Теле2 = Т2 Мобайл

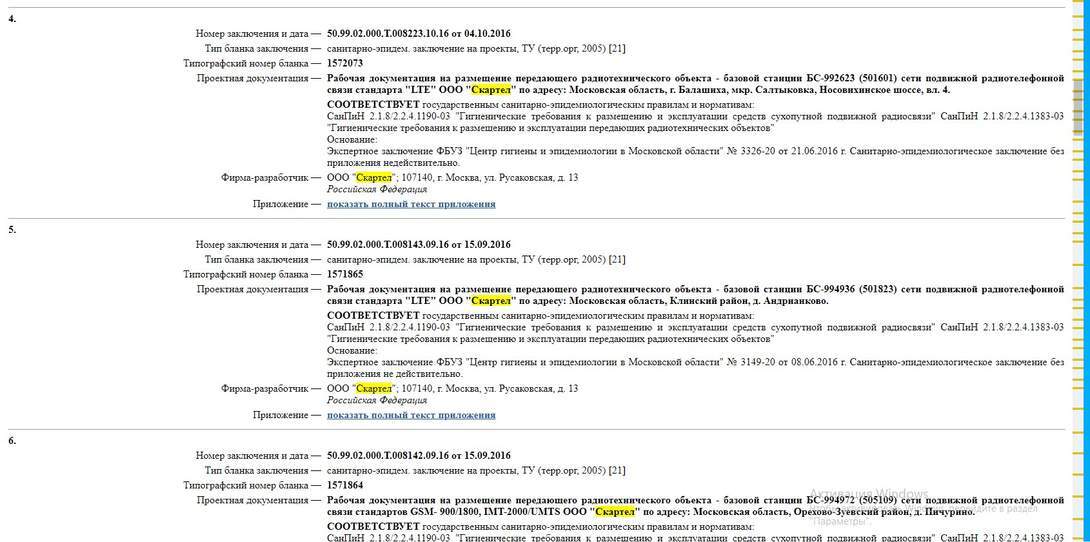

- Yota = использует вышки Мегафона, возможно называется Orensot, но это не точно, но иногда именутся как Скартел. Спасибо, @Дмитрий_Щербаков за дополнение.

Обязательно ставим галочку напротив пункта «СООТВЕТСТВУЮТ государственным санитарно-эпидемиологическим правилам и нормативам. Если вышка соответствует нормам, то вероятнее всего она построена и функционирует.

Должно получиться примерно так:

Поиск выдаст определенное количество документов, нас же интересует только то, что выделено жирным.
Видишь, среди выделенного текста есть упоминание LTE и частот. Это и есть те самые «бэнды».

На моем примере получается, что вышка на ул. Аткарская, д.72 работает с частотами LTE-800/1800/2600, или же Band 20, Band 3 и Band 7 соответственно.

Смотрю следующий выданный запрос.

И вижу, что вышка на ул. Мичурина, д.85 работает с частотами LTE-2100/2600, то есть это Band 3 и Band 7 соответственно. И если Ты внимательно следил за текстом, то можешь спросить: "Почему в поиске указывали Мегафон, а в документации МТС?".

Опять же всё просто: зачастую на одной вышке установлено оборудование сразу нескольких операторов. Вышку на Мичурина установил МТС, а Мегафон взял в аренду часть места на ней. Чтобы в этом убедиться, можно нажать на "показать полный текст приложения" в самом низу. Листаем документ и... вот он, родненький Мегафон в компании Band 3 и Band 7.


Подобным образом продолжаем изучать список, делая вывод о том, какие "бэнды" работают именно в Твоем населенном пункте.

В заключении отмечу, что данный метод очень помог мне, когда я настраивал в частном доме 4G-Интернет. Рядом с домом находятся две базовые станции, добавив в поиске улицы на которых они находятся, я смог узнать кому они принадлежат и какую частоту используют, что в дальнейшем пригодилось при сборке самодельной 4G-антенны для модема.

Надеюсь данная информация будет хоть кому-то полезна. Буду рад комментариям, дополнениям и плюсикам.

Всех обнимаю, удачных скидок!
Пользовательские обновления
26 комментариев
Круто
Огромное спасибо
+
+++

неплохо заморочился

Я узнавал Бэнд на 4g просто спросив своего оператора
Dimaak405022/02/2020 14:20

+++ неплохо заморочился Я узнавал Бэнд на 4g просто спросив своего …+++ неплохо заморочился Я узнавал Бэнд на 4g просто спросив своего оператора


Текст скорее для тех, кто под каждой скидкой на телефон с Китая кричит, что работать 4G не будет)
Пора прекращать это
Mr.Peper22/02/2020 14:28

Текст скорее для тех, кто под каждой скидкой на телефон с Китая кричит, что …Текст скорее для тех, кто под каждой скидкой на телефон с Китая кричит, что работать 4G не будет)Пора прекращать это


Да... Я согласен. Отличие китайцев,это отсутствие бэндов 7 и 20,а мне по итогу оказалось что они и не нужны,оператор работает на Бэнд 3
Mr.Peper22/02/2020 14:28

Текст скорее для тех, кто под каждой скидкой на телефон с Китая кричит, что …Текст скорее для тех, кто под каждой скидкой на телефон с Китая кричит, что работать 4G не будет)Пора прекращать это


Ну блин. Ты же не находишься все время в одном месте. Поэтому глобалки всегда будут актуальны
Отредактировано: "Graf0.7" 22. фев
Graf0.722/02/2020 14:31

Ну блин. Ты же не находишься все время в одном месте. Поэтому глобалки всег …Ну блин. Ты же не находишься все время в одном месте. Поэтому глобалки всегда будут актуальны


И такой вариант имеет место быть. Наличие одного бэнда в родном городе не гарантирует его наличие в другом. Хотя зачастую в отпуске хочется чтобы был только 2G
Сохранил в закладки.
Когда-то точно пригодится твоя инструкция)
💥
Отредактировано: "Данил07" 22. фев
Отличный материал. Теперь ждём инструкцию по сборке самодельной 4g антенны.
РК_Сокол22/02/2020 16:29

Отличный материал. Теперь ждём инструкцию по сборке самодельной 4g антенны.


Не рекламы ради. Мне помогло приложение Cantennator, собирал известную "4G-пушку", под частоту 1800 Мгц. Работает в MIMO, в качестве модема ZTE MF833T.

Отредактировано: "Mr.Peper" 22. фев
Не, ну это лайк
глупый вопрос- а на хрена?
Galina_Borodina22/02/2020 18:05

глупый вопрос- а на хрена?


Заказанный с Китая телефон может не поддерживать работу с российскими частотами 4G. Чтобы этого избежать:

- Смотрите какие частоты поддерживает выбранный смартфон
- Смотрите каких частот большинство в Вашем городе
- PROFIT!
Mr.Peper22/02/2020 16:33

Не рекламы ради. Мне помогло приложение Cantennator, собирал известную "4G- …Не рекламы ради. Мне помогло приложение Cantennator, собирал известную "4G-пушку", под частоту 1800 Мгц. Работает в MIMO, в качестве модема ZTE MF833T. [Изображение]


Делал из меди? Сколько по времени заняло? Год назад загорелся желанием на дачу антенну сделать, но дальше желания и скачивания приложения дело не сдвинулось. Думаю уже AX-2014P купить)
oompa722/02/2020 19:16

Делал из меди? Сколько по времени заняло? Год назад загорелся желанием на д …Делал из меди? Сколько по времени заняло? Год назад загорелся желанием на дачу антенну сделать, но дальше желания и скачивания приложения дело не сдвинулось. Думаю уже AX-2014P купить)


Медь, как оказалось, сложно найти. Точнее, найти можно, но только огромными листами. Купил в магазине для творчества лист латуни для чеканки.

Диски крепил на шпильку М5, затягивая с двух сторон гайками. Кабель телевизионный, с медным экраном, на 75 Ом. На одном из форумов читал, что лучше использовать не более 12 метров, иначе будут потери, но лично не проверял.

Стоимость всей антенны вышла в районе 1.200 рублей, собрал за вечер, латунь хорошо режется ножницами.

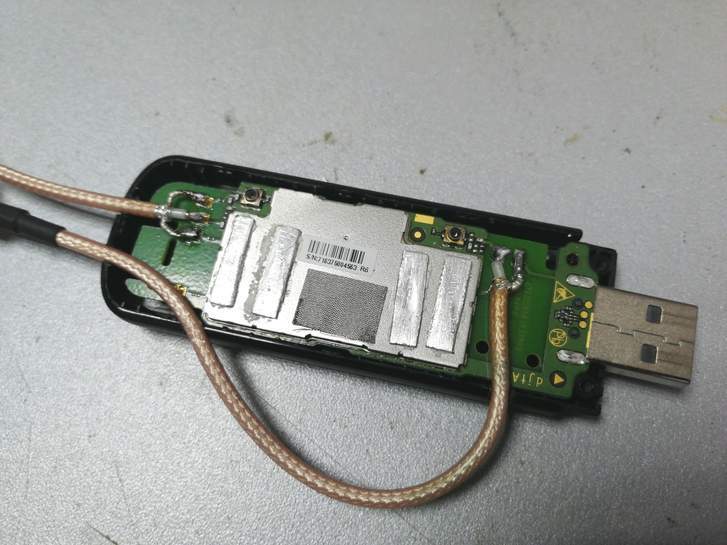

Пигтейлы с Али брал, паял сразу к плате модема.

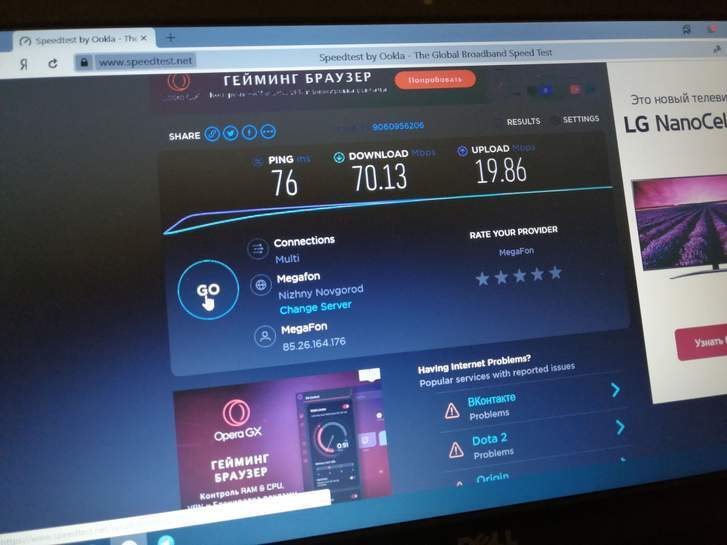

Пользуюсь уже 5 месяцев, пока проблем никаких, но на антенне немного окислов появилось. Весной думаю зашкурить и покрыть автомобильным лаком.

Mr.Peper22/02/2020 20:09

Медь, как оказалось, сложно найти. Точнее, найти можно, но только огромными …Медь, как оказалось, сложно найти. Точнее, найти можно, но только огромными листами. Купил в магазине для творчества лист латуни для чеканки.Диски крепил на шпильку М5, затягивая с двух сторон гайками. Кабель телевизионный, с медным экраном, на 75 Ом. На одном из форумов читал, что лучше использовать не более 12 метров, иначе будут потери, но лично не проверял.Стоимость всей антенны вышла в районе 1.200 рублей, собрал за вечер, латунь хорошо режется ножницами.Пигтейлы с Али брал, паял сразу к плате модема.Пользуюсь уже 5 месяцев, пока проблем никаких, но на антенне немного окислов появилось. Весной думаю зашкурить и покрыть автомобильным лаком.[Изображение] [Изображение]


Меня вот отсутствие меди и останавливало, везде огромные листы продают. а два Crc9 лежат дома где-то, главное теперь их найти. До 10метров и на 50 Ом думаю пойдет. Может на неделе тогда сделаю.
oompa722/02/2020 20:40

Меня вот отсутствие меди и останавливало, везде огромные листы продают. Меня вот отсутствие меди и останавливало, везде огромные листы продают. а два Crc9 лежат дома где-то, главное теперь их найти. До 10метров и на 50 Ом думаю пойдет. Может на неделе тогда сделаю.


Говорят, что разницы между 50 Ом и 75 Ом особо нет. А антенный кабель проще подключать, копеечная F-гайка есть в любом хоз.магазине
Интересный способ конечно, я хз где у меня бс находятся, но я просто свистком с кастомной прошивкой протыкал все бэнды и узнал что всего 2 у меня работают и оба херово, но местоположение бс знать для установки антенны, полезно, да
